剛性-柔性PCB設計的4個專業提示
越來越多的PCB設計工程師正在使用剛撓印刷電路板來滿足這些高復雜度的設計要求。隨著當今的電子產品尺寸越來越小，但設計復雜性卻越來越高。在使用剛撓PCB疊層時，要考慮的一個重要因素是撓性板由于PCB的彎曲和彎曲而承受的應力。
因此，請使用以下4個技巧來幫助您為堅固的柔韌性PCB創建疊層：
1.正確固定-您需要確保通孔不會因重復使用而疲勞或剝落。因此，對于彎曲部分中的通孔，請使用最小10密耳的直徑。并且，為了將寬通孔錨定到聚酰亞胺表面，請將總直徑再增加10密耳。
2.增強結構完整性–使用淚滴將走線布線到通孔，從而使銅膨脹，從而使我們最終獲得到通孔本身的更多結構連接。您正在加固該銅區域，以再次使疲勞和潛在的隨時間破裂的可能性最小化。
3.保持一定的距離–將通孔放置在剛性區域中時，請使其與柔性板的邊緣至少保持50密耳的距離。這樣做的原因是，您可能會在發生過渡的那個邊緣處使材料變得不穩定。50 mil的間隙確保在鉆孔過程完成后具有更好的材料可靠性。
4.盲孔和埋孔–使柔性部分沒有盲孔和埋孔可避免制造問題并改善信號完整性。
剛?cè)峤Y(jié)合的PCB可以為PCB設計增加相當數量的功能，靈活性和整體封裝，而正確的PCB疊放將使您朝著優化設計的方向前進。

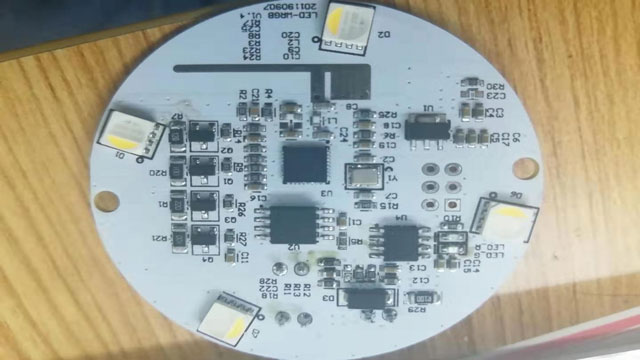

上海韜放電子科技有限公司是一家專業的PCB設計的科技型公司，歡迎廣大客戶聯系我們。
