什么是ffc接線，什么是fpc接線？

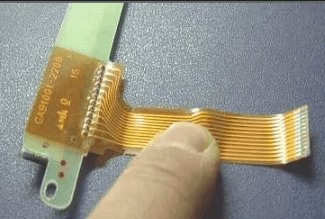

布線，也稱為柔性電路板（FPC）. 用于有源部件和區域內的數據傳輸，如連接電腦主板的硬盤、光驅的數據線、連接顯示屏的手機主板數據線、等等。數據線之間也有連接的設備統稱為布線。排線方式主要分為圓頭（R-FFC為直接焊接）和平頭（短FFC，插座插入）兩種。最適用于移動部件與主板之間、板與板之間以及小型化電氣設備之間的數據傳輸電纜。由于FFC排線的價格比FPC（柔性印刷電路）要好，所以它的應用會越來越廣。大多數使用FPC的地方，基本上可以用FFC代替。
接線特點
1、線材布局小，重量輕，原設計的接線板用于更換較大的線束線。布線通常是當前切割的 TIng-edge 組裝板上小型化和移動性的解決方案。導線放置（有時稱為柔性印刷電路）是在聚合物基板上蝕刻銅電路或印刷聚合物厚膜電路。對于薄、輕、緊湊和復雜的設備，設計解決方案范圍從單面導電電路到復雜的多層三維原型 PCB 組裝。排線總重量和體積比傳統的圓形線束方式減少70%。導線放置還可以通過使用增強材料來增加強度 或襯里以實現額外的機械穩定性。
2、線材放置可以移動、彎曲、扭曲而不損壞線材，并且可以適應不同的形狀和特殊的封裝尺寸。獨有的限制是卷空間問題。因為它可以承受數百萬次的動態彎曲，所以布線可以很好地應用于內部系統的連續或周期性運動，作為最終產品功能的一部分。剛性 PCB上的焊點 承受熱機械應力，在數百次循環后失效。“需要電信號/電力才能移動，”EECX 的產品經理 Jenny 說。一些具有較小形狀系數/封裝尺寸的產品受益于導線放置。
3、布線具有優良的電性能和介電性能，”耐熱CEO表示。LT電子。“低介電常數允許快速傳輸電信號；良好的熱性能使元件易于冷卻；較高的玻璃轉化溫度或熔點使元件在較高溫度下工作良好。
4、布線具有更高的裝配可靠性和質量。布線減少了內部布線所需的硬件，例如傳統電子封裝中常用的焊點、干線、背板線和電纜，使布線能夠提供更高的組裝可靠性和質量。電子元器件錯位率較高的營銷經理吳平 ”的營銷經理吳平說。EECX電子產品事業部復雜的多系統市場經理表示，“布線剛度低，尺寸小，”市場經理Ping.Wu說。EECX電子產品事業部，由復雜的多個系統組成。正是由于線路板元件的體積小，所以使用的材料較少。” 隨著質量工程的出現，一個薄的柔性系統被設計成只能以一種方式組裝，從而消除了許多通常與獨立布線工程相關的人為錯誤。

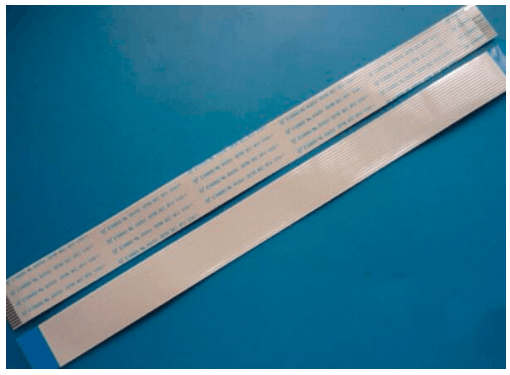

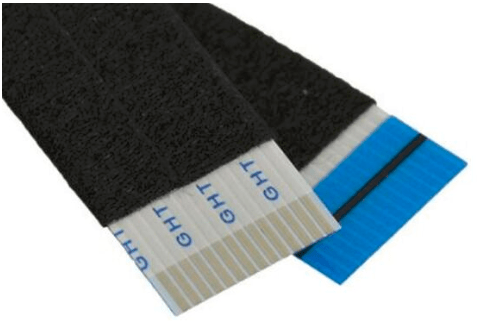

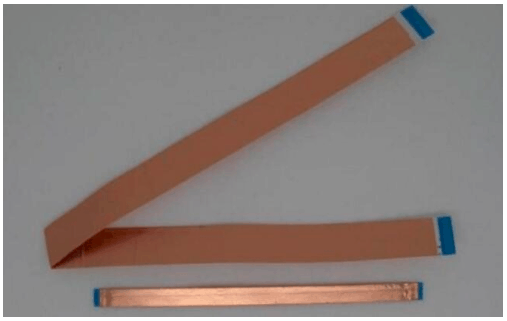

什么是FFC接線
FFC走線也叫柔性扁平電纜，可以任意選擇導線的數量和間距，使走線更方便，大大減少電子產品的體積，降低生產成本，提高生產效率，最適合移動部件和主板。PCB板用于PCB板與小型化電氣設備之間的數據傳輸電纜。常見的規格有0.5mm/0.8mm/1.0mm/1.25mm/1.27mm/1.5mm/2.0mm/2.54mm等。
FFC和FPC的線路排列區別
FPC是Flexible Printed Circuit柔性印刷電路，就其制造而言，它們以不同的方式形成：
1、FPC是一種單雙面不同、多層pcb 結構的柔性線路板， 經FCCL（柔性銅箔）化學蝕刻處理而成。
2、FFC是由扁平銅箔加上上下兩層絕緣箔膜制成，成品簡單，厚度較厚。
