- 空壓機控制器 智能控制與保護機制
-

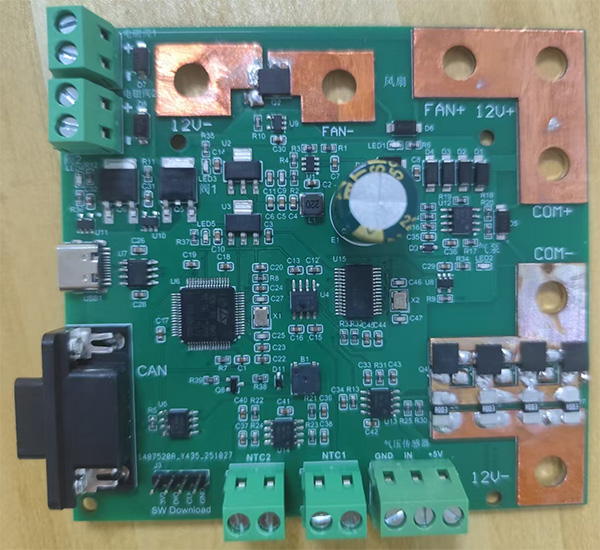

上海韜放電子提供專業的電路板開發、硬件研發；我司研發此電路板是為了解決空壓機工作耐久度而設計的一款控制器；通過上位機來配置平臺的一些工作參數；
一、 簡介
上海韜放電子提供專業的電路板開發、硬件研發；我司研發此電路板是為了解決空壓機工作耐久度而設計的一款控制器；通過上位機來配置平臺的一些工作參數；
二、工況：
空壓機供電13V，啟動壓縮機10L儲氣罐打到13bar停止工作（這里需要計時與控制邏輯3里設定的單次循環運行時間做對比），打開兩個泄壓閥放氣到3bar以下，開始運行壓縮機繼續打壓。重復循環1000H（一壓一泄為一個循環，并且在這循環過程中風扇是常開的）。
三、業務邏輯
控制邏輯1：壓縮機啟動，儲罐壓力高于設定的最大壓力后停機，儲氣罐電磁閥放氣至設定的最小壓力后關閉電磁閥。
控制邏輯2：超過溫度最大闕值（100℃），停止壓縮機工作，溫度降至最小闕值（60℃）壓縮機繼續開始工作（風扇常開），這里在降溫過程中，也要計入1000h的時間計時中。
控制邏輯3：壓縮機啟動，臺位計時開始，運行時間超過設定的單次最大運行時間（450s）時停機，報警，這里報完警會人工參與。
控制邏輯4：壓縮機電流采樣超過設定的電機電流闕值（40A）時停機報警，報完警需人工參與解除報警。
四、電路板設計特點
1、針對特大電流采樣、走線、控制；
2、針對大電流電機的開關機保護動作；
1、壓縮機單次循環最大運行時間、報警溫度閾值（大值、小值）、報警壓縮機電流閾值等值可更改；
2、氣壓值、溫度值、壓縮機電流值、壓縮機工作電壓值等實時顯示；
3、風扇、壓縮機、泄氣閥，可以直接發送指令開或關。
4、上位機與下位機的通信方式：CAN
