PCB設計物聯網無線局域網板
物聯網與常規物的區別是物聯網設備與您以及其他物進行通信。5G的主要目的之一是使我們的事物能夠更好地進行通信。規則有例外，但是通常，這要求無線技術支持低功耗而不是高數據速率或長鏈接。讓我們來看看在這個領域中發揮作用的無線局域網。
Wi-Fi是通用的WLAN解決方案
Wi-Fi是一個不錯的起點。有許多滿足要求的口味。IEEE 802.11框架下的傳統協議包括abgn協議。由于技術的成熟，這些都是性能上的討價還價。此類無線電的警告之一是b和g使用擁擠的2.4 GHz頻譜，而a使用5 GHz。使用n規范的成本更高，因?yàn)樗褂枚鄠€(gè)無線電覆蓋2.4 GHz和5 GHz。數據速率以相反的字母順序增加。大多數路由器都支持802.11規范的所有這些修訂。
IEEE對Wi-Fi規范進行了更多修訂，并定期進行了合并。他們認為802.11.ac令人困惑。路由器制造商一直在組合上述字母，因此向后兼容的版本可能稱為802.11.abgnac。因此，交流修正的市場術語稱為Wi-Fi5。加1到4更像是先前迭代的追溯步驟。
字母組合繼續引入802.11ad修訂版，該修訂版引入了60 GHz頻譜。數據速率飆升至先前的迭代之上，因此成為WiGig。60 GHz的物理?xiàng)l件是一個挑戰。短波長最終具有非常短的范圍。它基本上可以代替HDMI電纜。
隨著物聯網應用程序超出墻上安裝的電視，這些修訂不斷推出。交互式游戲耳機有望實現。剪斷電源線時，AR / VR可以讓您身臨其境。這以及整個IoT爆炸式增長導致了一系列的修正案。規范機構用盡了以“ a ”開頭的兩個字母的名稱，因此我們?yōu)?span lang="EN-US">Wi-Fi 6配備了斧頭。
同時，802.11 ay擴展了廣告功能。 跟蹤所有改進并非易事。將使用以b開頭的兩個字母的方式還有更多。目的是允許他們想到的一切都可以通過Wi-Fi管道進行連接。您在字母湯上的入口將確定電路無線電部分的成本。最受歡迎的類型以模塊形式提供，可快速實施。
藍牙是音頻/視頻應用的選擇
藍牙的主要應用是流音頻。它功耗低，范圍小，非常適合工作。最初，為藍牙開發了一個標準，但后來演變成一個具有數千名成員的特殊興趣小組。這是一項按需付費的交易，相關專利被許可給任何想要使用該技術和商標的生產商。
就像Wi-Fi的原始A波段一樣，藍牙占據了擁擠的2.4 GHz頻譜的一部分。無線電范圍以米為單位進行測量，因?yàn)樗〈他溈孙L(fēng)與無線麥克風的放大器之間或發射器與有源揚聲器之間的電線。發送給揚聲器的內容的實際來源可能來自其他無線協議或通過電纜。
藍牙具有比典型的WIFI配置更小的帶寬和范圍，因此它是用于個人區域網絡而非無線區域網絡的協議。換句話說，藍牙是一對一通信，而Wi-Fi更適合一對多配置。代替耳機插孔而不是USB端口。
藍牙4.0
這些年來規格不斷發展。大約十年前，當?shù)凸乃{(lán)牙低功耗（BLE）版本問世時，我開玩笑地稱它為“ Greentooth”。這是藍牙開始適用于手機的時候。用途包括訪問控制，緊密間隔的計算設備的微微網絡以及無線游戲控制器。
從那時起，提供了更高的增量速度，增強了安全性，并且其他許多效率改進都集中在IoT市場上。我們添加了“智能”的概念，并從第4代移到了第5代，藍牙5.2成為了當前的最先進技術。這些增強功能繼續有助于加密，位置檢測，速率和范圍以及其他服務質量功能。
Zigbee是一種低功耗網狀網絡協議
Zigbee很像藍牙，但有一些區別。一方面，Zigbee仍以其802.15.4規范在IEEE的主持下。頻率因位置而異，因此您必須了解您的市場并進行相應的設計。雙頻實現將包括通常的2.4 GHz頻譜和特定于本地的Sub-GHz信道。主要的推動力是創建網狀網絡的能力，該網絡可以將覆蓋范圍擴展到單對無線電之外。這是智能家居要研究的東西。
大多數Zigbee設備都是電池供電的。該規范是為移動性而編寫的。低功耗是這些設備的標志。為了符合條件，產品必須能夠在同一電池上工作兩年。
生態系統包括三個功能級別。從頂部開始，Zigbee協調器就是每個網絡的大腦，網絡中只有一個單元可以滿足此目的。網絡的安全性和數據存儲位于協調器中。
網絡的中尉是Zigbee路由器。它們充當中繼站。可以將此功能分配給使用墻壁電源的多個不同項目。這些類型的設備通常附帶有路由器。安全攝像機和恒溫器等始終在線的設備將擔當此角色。
最后，底部的梯級被Zigbee終端設備占據。這正是低功率要求發揮作用的地方。終端設備通常會花費大量的睡眠時間，因?yàn)樗鼈儾挥糜趯?shù)據從一件事傳遞到另一件事。當您要在房間中使用自然采光時，智能揚聲器會告訴百葉窗升起。盲人永遠不會告訴靈魂。
NFC是一觸即發的贏家

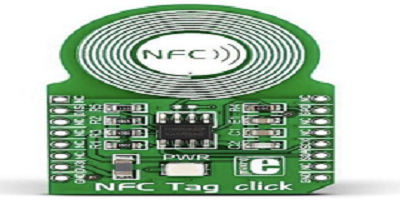

銷售點和入口通道均具有近場通信（NFC）功能。沒有自身功能的智能卡放棄了導致交易的嵌入式數據。它通過清除讀卡器的電源來工作。NFC是RFID的近親，主要功能是將手機變成錢包。非接觸式支付顯然是當今世界中一項快速發展的技術。
加密顯然很重要，但是由于范圍大約為3厘米，因此它是一個很小的網絡，很難破解。除了智能手機和門，NFC還可內置于筆記本電腦，相機，手表和其他移動電子產品中。
一種流行的應用是將信息嵌入海報中，以便路人可以在提供其他信息的位置觸摸他們的設備。像QR碼一樣，信息不多，而且只有一種方式。通常，我們所談?wù)摰氖蔷W(wǎng)站鏈接。盡管如此，具有匹配網絡的NFC芯片和天線仍是一項工作。

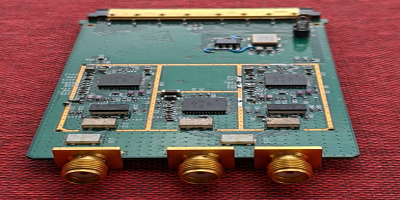

物聯網設備的PCB設計準則
所有這些技術至少有兩個共同點。可以肯定的是，將有受控的阻抗傳輸線。另一個共同點是，布局中的主要戲劇與電力輸送有關。
您可以創建一個單端50歐姆走線將是理所當然的。它將足夠?qū)捯赃_(dá)到阻抗目標。接地線周圍將被澆灌，以使傳輸線與其他走線隔離。表面上傾倒的孤島將縫合到走線下方的連續參考地面上。將對位置進行計算，以使它們是最短的連接。
現在，困難的部分。提供足夠的電源似乎很容易。在電源和收音機之間放一個大形狀，稱其為好。不。那個大形狀就是一個大散熱器。您實際上希望有足夠的跟蹤來提供設備，僅此而已。經過仔細校準的走線會繞過電路板，并將該電壓的旁路電容連接在一起。然后，將一點點痕跡將電容連接到VCC引腳。
某些設備將要求對電源網絡進行星形布線。在這種情況下，單個電容器負責旁路兩個或更多電源引腳。較粗的走線連接到電容，多走線連接到指定的電壓引腳。這不是隨機的，而是關于哪個電源引腳連接到哪個電容器非常具體。接地孔的位置也起著重要作用。
RF工程師和Power
Integrity工程師很可能都將模擬各自的電路。天線總是棘手且反復的。在移動設備中，電源受到或多或少的審查。成本是設計這些射頻板和模塊的關鍵驅動因素。使用普通材料，層數通常從兩層到八層不等。除非芯片組需要HDI疊層，否則施工將使用鍍通孔。

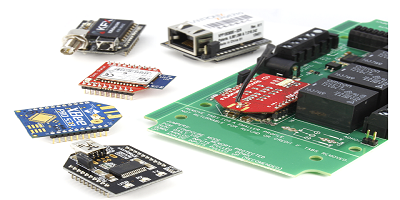

市場上有很多交鑰匙解決方案，因此許可他人的技術或?yàn)闊o線鏈路使用現有模塊可能是最有效的。如果您要進行自己的設計，則每種類型的收音機都需要付費才能播放。您還需要處理FCC要求和其他法規。設計模擬電路需要功能強大的CAD解決方案來管理這些要求。
