2層和4層PCB有什么區別？
信號完整性和干擾水平在4層板中占優勢，但是在考慮成本，設計復雜性和原型設計時又要多少呢？通常選擇多層印刷電路板（PCB），因為它們可提供高信號強度。在所有多層類型中，最常見的是2層PCB，因為它可以容納兩側的互連。根據所需的復雜性水平，PCB的范圍可以從兩層到八層不等-每增加一次就意味著要再增加兩層。這些分層的PCB類型之間存在差異也就不足為奇了。本文專門致力于理解2層和4層PCB之間的差異。
比較層級
2層PCB疊層可以清楚地標出：bottom層或top層被描述為信號層。0.0014英寸厚的層由銅材料制成；銅總計約1盎司。這些參數對于最終厚度為0.062英寸（±10％）的電路板有效。如果PCB制造商計劃制造定制PCB，則這些值可能會根據所需參數而有所不同。
另一方面，四層PCB堆疊非常復雜。兩個內層，即內層1和2，夾在頂層和底層之間。從頂部到底部，四層PCB堆疊如下所示：
頂部，即信號層（寬度為0.0014英寸），其后是厚度為0.0091英寸，介電常數為4.2的預浸料。頂層是銅材料。在預浸料坯層之后是內層1（0.0014英寸），稱為平面。核心子層是內層1的一部分，內層1的寬度為0.037英寸。緊隨其后的是內層2，后者是另一層用1 oz制成的平面層。銅，厚度為0.0014英寸。構成兩張厚度為0.0091英寸的片材的另一個預浸料坯子層構成了內層2的一部分。bottom層也為0.0014英寸厚，并且也是信號層?；ミB件被焊接并放置在頂層和底層。
比較設計
2層PCB的設計（圖1）提供了更大的表面積來容納導體圖案。可以肯定地說，其表面是單層PCB的兩倍。使用過孔來創建電連接，以實現走線的布線，以便走線到達板的另一側。

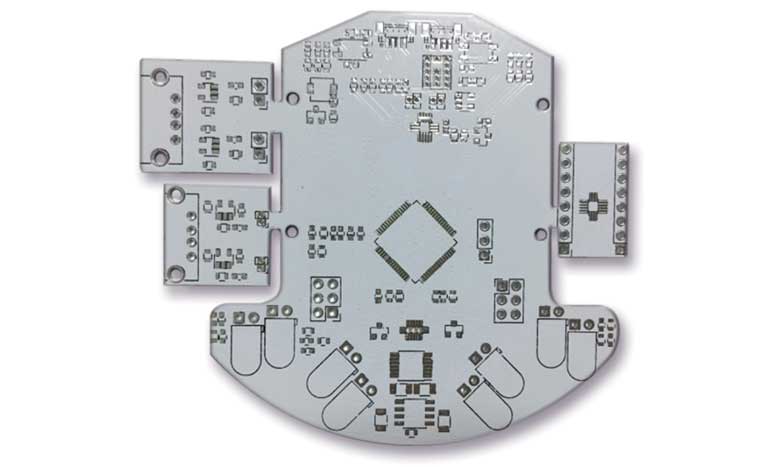

（2層PCB設計的示例）
另一方面，如前所述，在4層PCB設計中，更多的表面積可用于走線（圖2）。創建4層PCB設計涉及一個預浸料層，該預浸料層通過施加熱量和壓力來粘合兩個或更多的雙面板。產生的不同導體圖案的數量等于最終的層數。預浸料還提供層之間的電介質。

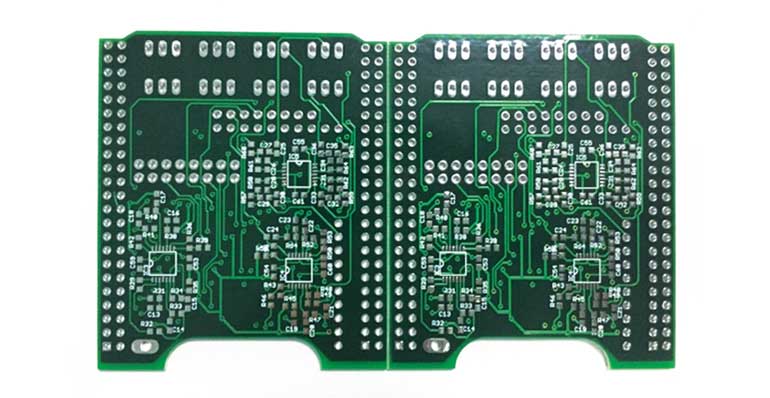

（典型的4層PCB設計的示例）
功能比較
如果采用包含接地層的微帶走線，則2層PCB將提供更多功能，因為沒有傳播延遲或其他問題。盡管如此，由接地層和VCC平面層以及兩個信號層組成的4層PCB設計是更可取的。但是，這種設計確實在阻抗和傳播延遲方面作了努力。
比較成本
在成本方面，由于設計的復雜性和較高的靈敏度，四層PCB的價格也就不足為奇了。通過降低失真和傳播水平而獲得的卓越信號質量也是4層PCB成本的兩倍。由于更高的信號完整性和更低的干擾水平，越來越多的制造商決定投資4層PCB。
比較原型制作
通過原型制作過程可以輕松應對獲得完美PCB的挑戰。盡管典型的4層PCB原型要比2層版本復雜一些，但可以使用Gerber之類的自動化軟件來幫助加快原型生產。該軟件帶有許多預設參數，例如板厚度，孔厚度，最小間距，板表面處理等。采用這種方法還可以簡化2層或4層定制PCB的創建。

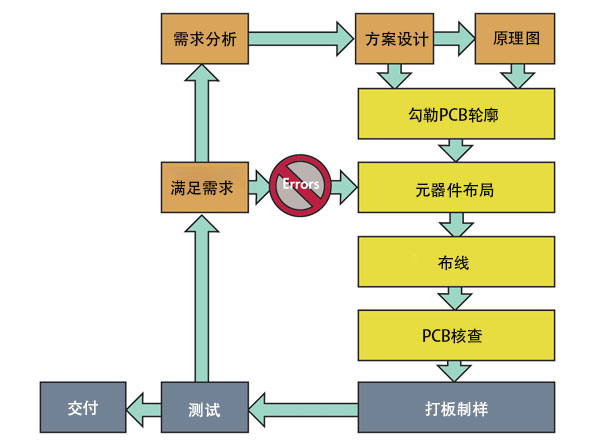

（典型的PCB原型實現過程）
將PCB定制項目外包給PCB設計公司，也是獲得定制PCB原型的一種經濟有效的方法。例如， 上海韜放電子的PCB設計服務以強大的生產線為后盾，支持即時在線報價和Gerber文件的上傳。無論地點在哪里，它都可以將交貨時間縮短至三天。PCB緊急服務也可用于高優先級項目。
